PLACA MADRE
En el ámbito de la informática, se conoce como placa madre a la tarjeta que reúne aquellos
circuitos impresos que permiten interconectar los diversos elementos que
componen una computadora.
La placa madre o base es, por tanto, el “órgano” fundamental que
necesita cualquier ordenador para funcionar, ya que en ella se encuentran los
componentes básicos.
Actualmente podemos decir que hay dos grandes grupos de placas madre:
los que están creados para formar parte de ordenadores AMD y los que lo están
para los ordenadores con el sistema Intel.
La placa madre, que puede denominarse placa base o motherboard (en inglés), se instala sobre una
chapa y cuenta con múltiples zócalos y conectores que le permiten establecer
los vínculos correspondientes entre los elementos. En la placa se halla
integrado un firmware conocido como BIOS que empieza funcionar junto al encendido del
ordenador y que brinda las instrucciones básicas al hardware, además de cargar
el sistema operativo.
COMPONENTES INTERNOS
ZÓCALO O SOCKET
El zócalo
de CPU (socket en inglés) es un tipo de zócalo electrónico (sistema
electromecánico de soporte y conexión eléctrica) instalado en la placa base, que se usa para fijar y
conectar el microprocesador,
sin soldarlo lo cual permite ser extraído después. Por ello, se utiliza en
equipos de arquitectura abierta, donde se busca que haya modularidad en la
variedad de componentes, permitiendo el cambio de la tarjeta o el integrado. En
los equipos de arquitectura propietaria, los integrados se añaden sobre la
placa base soldándolo, como sucede en las videoconsolas.
Existen
variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para
microprocesadores, los mecanismos de retención del integrado y de conexión
dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de
zócalo con pines (Zero Insertion
Force, ZIF) o LGA con contactos.
DISIPADOR
Un disipador es
un instrumento que se utiliza para bajar la temperatura de algunos componentes
electrónicos.
Su
funcionamiento se basa en la ley cero de
la termodinámica, transfiriendo el calor de la parte caliente que se
desea disipar al aire. Este proceso se propicia aumentando
la superficie de contacto con el aire permitiendo una eliminación más rápida
del calor excedente.
CHIPSET
..jpg)
Un chipset (traducido
como circuito integrado auxiliar) es el conjunto de circuitos integrados diseñados
con base en la arquitectura de un procesador (en
algunos casos, diseñados como parte integral de esa arquitectura), permitiendo
que ese tipo de procesadores funcionen en una placa base. Sirven de puente de
comunicación con el resto de componentes de la placa, como son la memoria,
las tarjetas de
expansión, los puertos USB, ratón, teclado,
etc.
Las
placas base modernas suelen incluir dos integrados, denominados puente norte y puente sur, y suelen ser los circuitos
integrados más grandes después de la GPU y
el microprocesador. Las últimas placa base carecen de puente norte, ya que los
procesadores de última generación lo llevan integrado.
ZÓCALO DE MEMORIA RAM
Son las
conexiones donde se instalan los módulos de memoria, (SIMM de
72 contactos o DIMM de 128 contactos). Esta
memoria medida en megas es la que denominamos memoria RAM, muy
importante en la velocidad de trabajo del equipo.
Las
necesidades de memoria, 64 megas, 128 megas, etc., dependerá de las exigencias
de los programas que utilizamos.
Podremos
ampliar esta memoria dependiendo de la cantidad de zócalos que posea el
ordenador.
RELOJ Y PILA CMOS
El Real
Time Clock o reloj de tiempo real es un pequeño circuito integrado que recibe
alimentación de la batería instalada en el motherboard.
Sin esta,
el reloj no puede funcionar. Habitualmente, para la función de RTC se emplea el
integrado PCF8563 de Philips o chips DS1307 de la firma Maxim.
A medida
que el RTC marca el ritmo del tiempo, su valor se actualiza en la CMOS
RAM.
Cuando la
batería está por agotarse, este proceso se desfasa, y por eso la hora y a veces
la fecha también, atrasan. Síntoma de que es necesario reemplazar la batería
CR-2032.
La CMOS RAM es una pequeña memoria RAM destinada a
guardar la configuración que ha sido establecida por el usuario en el Setup del
BIOS.
Allí se guarda la secuencia de arranque escogida, el tipo y la cantidad
de discos duros instalados, configuración de puertos de comunicación y casi un
centenar más de opciones.
Como se trata de una memoria RAM volátil, es decir, que pierde su
contenido si no se le provee energía. Por esa razón, se alimenta de una
batería, por lo general una CR-2032, instalada en el motherboard para conservar
la configuración del Setup en los momentos en que esté apagada la PC.
 |

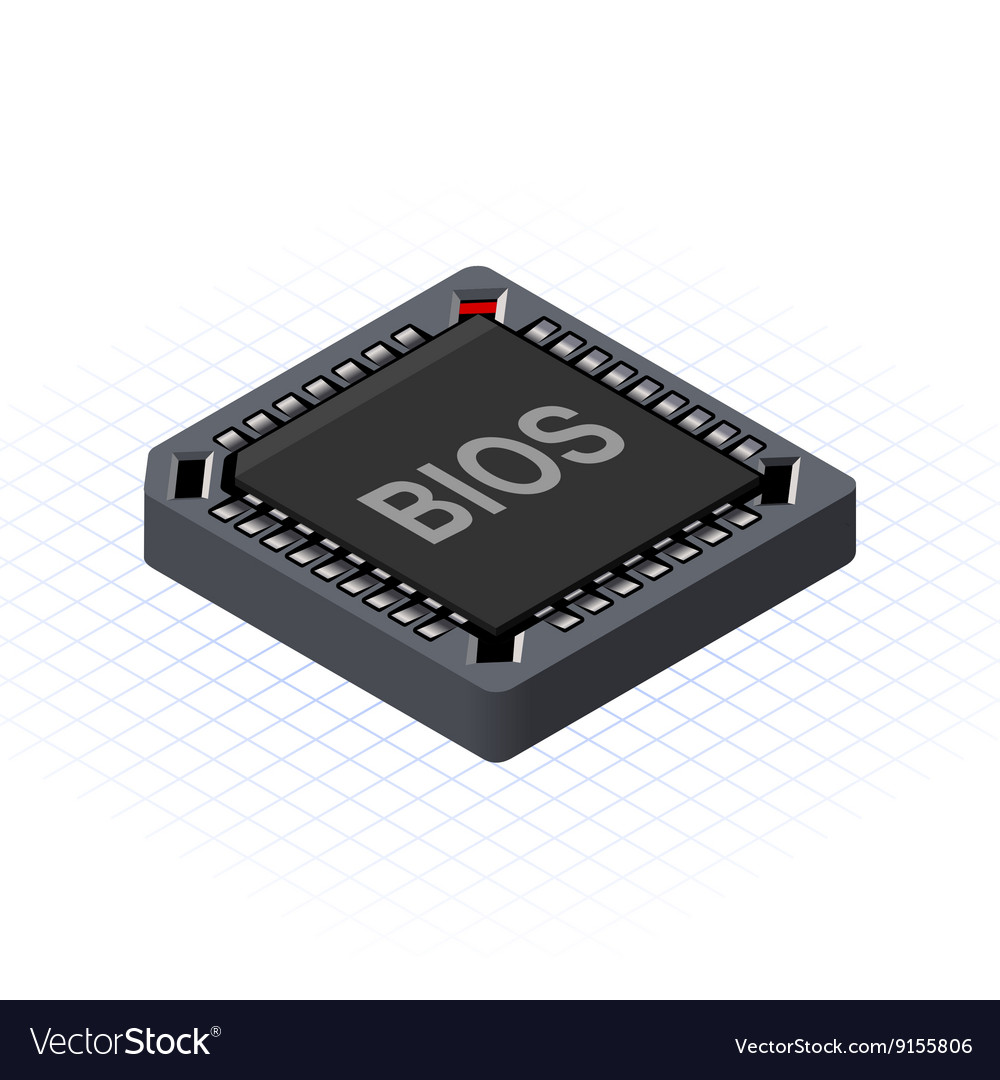

BIOS
La BIOS es el sistema básico de
entrada/salida (Basic
Input-Output System) y ya viene incorporado a la placa base a través de la memoria flash. Es básicamente la
encargada del manejo y configuración de la placa base y sus componentes.
El
funcionamiento de la BIOS es muy simple, este se ejecuta cada vez que se
reinicia la computadora, el procesador encuentra la instrucción en el vector de
reset y ejecuta la primera línea de código del BIOS que es de salto
incondicional y remite a una dirección más baja en la BIOS.
AGP
En informática, Accelerated Graphics Port o AGP (en español
"Puerto de gráfico acelerado") es una especificación de bus que proporciona una conexión directa entre el adaptador de
gráficos y la memoria. Es un puerto (puesto que solo se puede conectar un
dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en 1996 como solución a los cuellos de botella
que se producían en las tarjetas gráficas que usaban el bus PCI. El diseño parte de las especificaciones del PCI 2.1.
PCI
En informática, Peripheral Component
Interconnect o PCI (en español:
Interconexión de Componentes Periféricos), es un busestándar de computadoras para conectar dispositivos periféricos directamente a la placa base. Estos dispositivos pueden ser circuitos integrados ajustados en esta (los llamados dispositivos
planares en la especificación PCI) o tarjetas de expansión que se ajustan en
conectores. Es común en computadoras personales, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de
computadoras.
PCI EXPRESS
los
puertos PCI (Peripheral Component Interconnect). Se
crearon a principios del año 2000. La función básica de estos dispositivos
consiste en exprimir al máximo la velocidad de tu ordenador. El sistema para
lograr este objetivo se basaba en colocar un puerto PCI por conexión. De esta
forma se eliminaron de forma definitiva los múltiples anexos por cada puerto
que tenía el ordenador.
